產品中心Products
國產鍍鎳鈹銅螺旋管襯墊
發布時間：2013-11-25

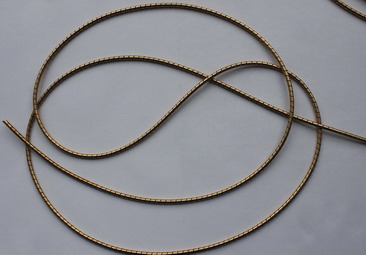

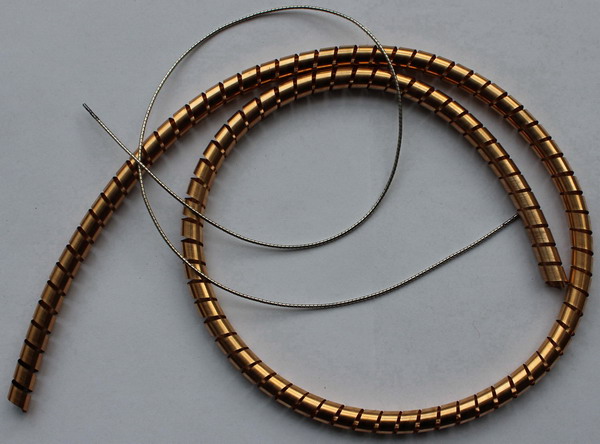

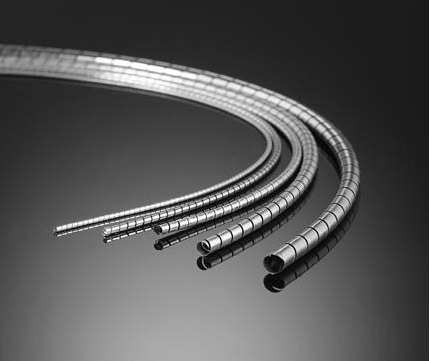

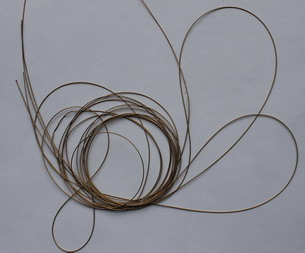

國產鍍鎳鈹銅螺旋管屏蔽襯墊
Nickel Plated Beryllium Copper Spiral EMI Gasket
應 用：
鈹銅螺旋管屏蔽襯墊是應用于軍事和航天項目中的理想屏蔽材料。其成本極具競爭力，同時也適用于其它高屏效要求的民用電子設備。
特 點：
1）較高的屏蔽效能，具有良好的彈性和抗永久壓縮形變的性能。2）鈹銅螺旋管鍍錫后能進一步提高其導電性及屏蔽性能。
3）帶鑲邊鍍層的襯墊在潮濕及鹽霧環境中具有很強的抗電化學腐蝕性能。
技術參數：
1）材料螺旋管：鈹銅鍍鎳
電鍍層：鎳
芯：PVC硬度80（硬塑料）
原材料使用專用進口鈹銅，經過開材、制作、電鍍和熱處理工藝，性能測試已達到國外標準。經用戶安裝測試2年，完全滿足屏效、彈性和防腐蝕、防鹽霧的要求。
2）屏蔽效能：
原 材 料：鍍鎳鈹銅 Nickel Plated Copper Beryllium
屏蔽質量：這種密封襯墊的屏蔽效果從80dB至160dB。
3）壓縮彈力：此螺旋管屏蔽襯墊分以下三種不同的壓縮彈力，理想的壓縮是螺旋管直徑的25%，由于壓力跟鈹銅的厚度有關，所以下面標注的只是近似值。
|
公制直徑 （mm毫米） |
英制直徑 （inch英寸） |
國外型號 （標準彈力*） |
國外型號 （中等彈力） |
|
0.86 ±0.051 |
0.034" ± 0.002" |
SS-02 |
MS-02 NC** |
|
1.19 ±0.051 |
0.047" ± 0.002" |
SS-03 |
MS-03 NC** |
|
1.60 ±0.076 |
0.063" ± 0.003" |
SS-04 |
MS-04 |
|
1.77±0.076 |
0.070" ± 0.003" |
SS-.070 |
MS-.070 |
|
1.98±0.076 |
0.078" ± 0.003" |
SS-05 |
MS-05 |
|
2.39±0.102 |
0.094" ± 0.004" |
SS-06 |
MS-06 |
|
2.62±0.102 |
0.103" ± 0.004" |
SS-.103 |
MS-.103 |
|
2.77±0.102 |
0.109" ± 0.004" |
SS-07 |
MS-07 |
|
3.18±0.102 |
0.125" ± 0.004" |
SS-08 |
MS-08 |
|
3.53±0.127 |
0.139" ± 0.005" |
SS-.139 |
MS-.139 |
|
3.58±0.127 |
0.141" ± 0.005" |
SS-09 |
MS-09 |
|
4.37±0.127 |
0.172" ± 0.005" |
SS-11 |
MS-11 |
|
4.75±0.152 |
0.187" ± 0.006" |
SS-12 |
MS-12 |
|
6.35±0.178 |
0.250" ± 0.007" |
SS-16 |
MS-16 |
|
7.92±0.229 |
0.312" ± 0.009" |
SS-20 |
MS-20 |
|
9.53±0.279 |
0.375" ± 0.011" |
SS-24 |
MS-24 |
|
12.7±0.381 |
0.500" ± 0.015" |
—— |
MS-32 |
|
*表示標準彈力螺旋管襯墊不帶芯，** 表示這個型號不能帶芯 |
|||
|
產品說明 |
|||
|
應用 |
鍍鎳鈹銅螺旋管屏蔽襯墊是應用于軍事和航天項目中的理想屏蔽材料。其成本極具競爭力，同時也適用于其它高屏效要求的民用電子設備。 |
||
|
特點 |
1.較高的屏蔽效能，具有良好的彈性和抗永久壓縮形變的性能。 2.鈹銅螺旋管鍍鎳后能進一步提高其導電性及屏蔽性能。 3.帶邊緣鍍層的螺旋管襯墊在潮濕及鹽霧環境中具有很強的抗電化學腐蝕性能。 |
||
|
技術參數 |
1.材料 螺旋管：鍍鎳鈹銅 Nickel-Plated Beryllium Copper（No-Lead無鉛） 芯：PVC硬度80 |
||
|
2.屏蔽效能 原 材 料：鍍鎳鈹銅 Nickel-Plated Beryllium Copper 屏蔽效能：在1MHz—1GHz頻段，其屏蔽效能超過80dB。（80dB—160dB） |
|||
|
3.壓縮彈力 鈹銅螺旋管屏蔽襯墊分以下2種不同的壓縮彈力，理想的壓縮是螺旋管直徑的25%。 由于壓力跟鈹銅的厚度有關，所以下面標注的只是近似值。 標準彈力：4.8公斤/厘米（平均），中等彈力： 1.6公斤/厘米（平均） |
|||
