公制直徑

（mm毫米）

英制直徑

（inch英寸）

國外型號

（標準彈力*）

國外型號

（中等彈力）

0.86±0.051

0.034" ± .002"

TNI-02

TNM-02 NC

1.19 ±0.051

0.047" ± .002"

TNI-03

TNM-03 NC

1.60 ±0.076

0.063" ± .003"

TNI-04

TNM-04 NC

1.77±0.076

0.070" ± .003"

TNI-.070

TNM-.070 NC

1.98±0.076

0.078" ± .003"

TNI-05

TNM-05 NC

2.39±0.102

0.094" ± .004"

TNI-06

TNM-06 NC

2.62±0.102

0.103" ± .004"

TNI-.103

TNM-.103 NC

2.77±0.102

0.109" ± .004"

TNI-07

TNM-07 NC

3.18±0.102

0.125" ± .004"

TNI-08

TNM-08 NC

3.53±0.127

0.139" ± .005"

TNI-.139

TNM-.139 NC

3.58±0.127

0.141" ± .005"

TNI-09

TNM-09 NC

4.37±0.127

0.172" ± .005"

TNI-11

TNM-11 NC

4.75±0.152

0.187" ± .006"

TNI-12

TNM-12 NC

6.35±0.178

0.250" ± .007"

TNI-16

TNM-16 NC

7.92±0.229

0.312" ± .009"

TNI-20

TNM-20 NC

*表示標準彈力不銹鋼螺旋管襯墊不帶芯，所有的標準彈力襯墊不帶內芯（NC）

產品說明

應用

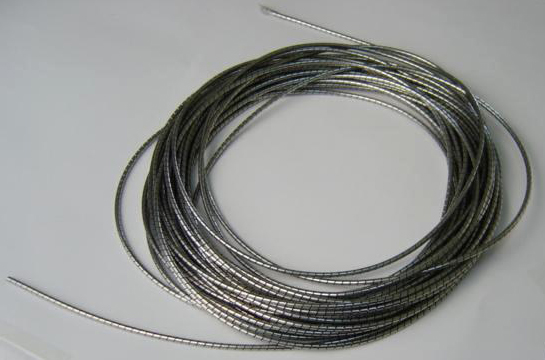

不銹鋼螺旋管屏蔽襯墊價格低、屏蔽效能好、性價比較高，是高端民用電子設備理想的選擇。

特點

1.較高的屏蔽性能

2.不銹鋼材料成本低廉，具有良好的彈性和抗壓性能

3.不銹鋼螺旋管鍍錫后能進一步提高其導電性及屏蔽性能

技術參數

1.材料

螺旋管：不銹鋼Stainless Steel

芯：PVC硬度80

2.屏蔽效能

原 材 料：不銹鋼Stainless Steel

屏蔽效能：在1MHz—1GHz頻段，其屏蔽效能超過80dB。（80dB—160dB）

3.壓縮彈力

不銹鋼螺旋管屏蔽襯墊分以下2種不同的壓縮彈力，理想的壓縮是螺旋管直徑的25%，由于壓力跟不銹鋼的厚度有關，所以下面標注的只是近似值。

標準彈力：4.8公斤/厘米（平均）

中等彈力：1.6公斤/厘米（平均）
