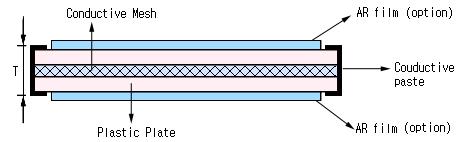

導電電極連接方式剖面示意圖



                                                            C型                                                    Z型

                                             L型                                                    I型

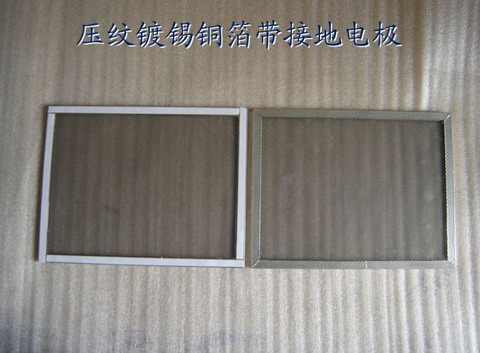

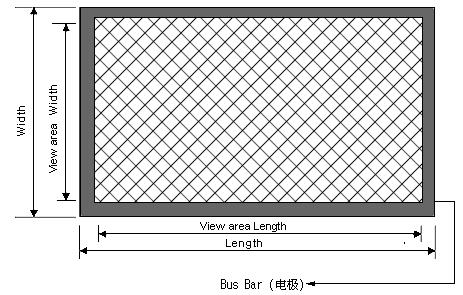

        BUSS BAR導電連接方式是在視窗四個側邊和邊框上使用銀基導電涂料涂覆，并與視窗內部導電絲網連接，做成整體導電通連回路；在系統中選擇合適的邊框接地連接方式與系統結構或者金工構件相連接，取得導電效果。同時我們可選擇導電銅箔和壓紋鍍錫導電銅箔來作為電磁屏蔽視窗的外接導電電極。

        電極連接方式節省空間和材料，導電效果與絲網外延連接效果相同，可減少屏蔽絲網的氧化和腐蝕；銀基導電涂料耐高低溫性能較好，抗氧化，電磁屏蔽視窗已廣泛采用此種導電連接方式。
